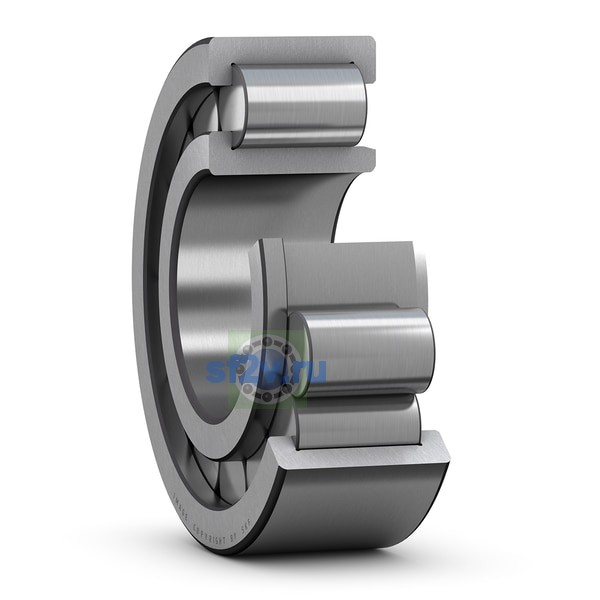

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 116 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
140 mm140 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 89.9 mm Shoulder diameter inner ring
Ширина
48 mm
Ширина B
48 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 77 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 128 mm Abutment diameter housing
Размер das: диаметр упорного бурта вала.
85.3 mm Abutment diameter shaft
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
max. 78 mm Abutment diameter shaft
Размер F: диаметр внутреннего кольца или его дорожки качения.
80.7 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 3 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
