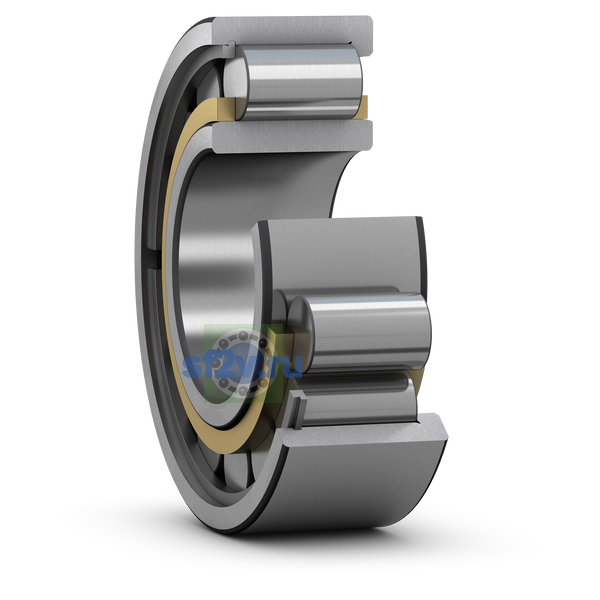

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 269 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
320 mm320 mm Outside diameter
Ширина
108 mm
Ширина B
108 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 188 mm Abutment diameter shaft
min. 167 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 302.2 mm Abutment diameter housing
min. 284 mm Abutment diameter housing
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 196 mm Abutment diameter shaft
Размер F: диаметр внутреннего кольца или его дорожки качения.
193 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3 mm Fillet radius
max. 3 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 4.1 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
