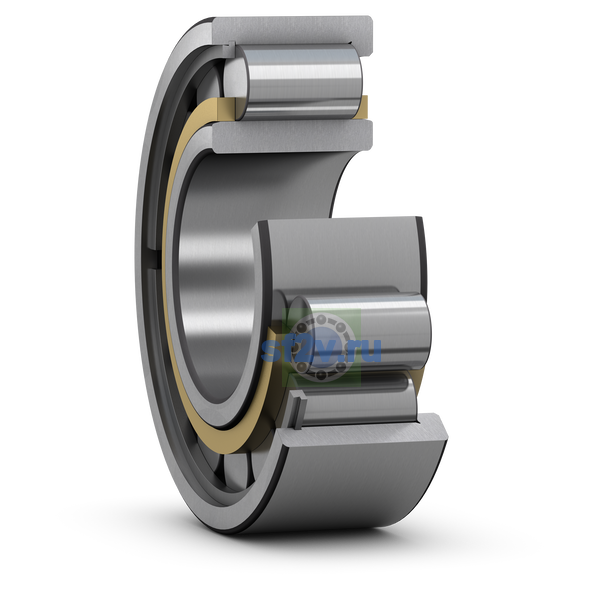

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 268.8 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
310 mm310 mm Outside diameter
Ширина
86 mm
Ширина B
86 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 201 mm Abutment diameter shaft
min. 187 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 292.4 mm Abutment diameter housing
min. 275 mm Abutment diameter housing
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 208 mm Abutment diameter shaft
Размер F: диаметр внутреннего кольца или его дорожки качения.
205 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3 mm Fillet radius
max. 3 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 2.4 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
