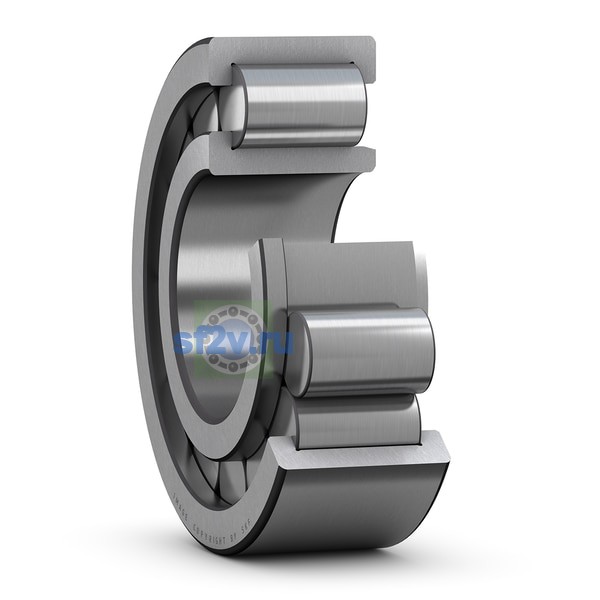

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 75.2 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
90 mm90 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 59.1 mm Shoulder diameter inner ring
Ширина
33 mm
Ширина B
33 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 49 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 81 mm Abutment diameter housing
Размер das: диаметр упорного бурта вала.
54.4 mm Abutment diameter shaft
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
max. 49 mm Abutment diameter shaft
Размер F: диаметр внутреннего кольца или его дорожки качения.
51.15 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1.5 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 2.4 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
