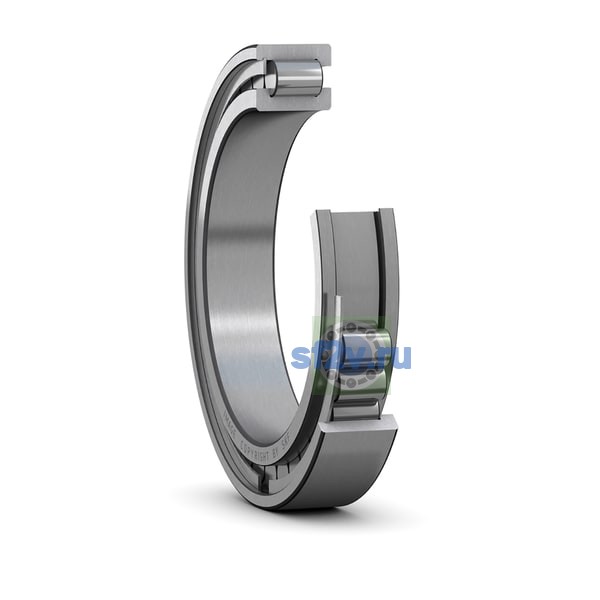

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 827 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
900 mm900 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 748 mm Shoulder diameter inner ring
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 877 mm Abutment diameter housing
Ширина
136 mm
Ширина B
136 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 693 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 877 mm Abutment diameter housing
Размер das: диаметр упорного бурта вала.
737 mm Abutment diameter shaft
Размер E: диаметр наружного кольца.
846 mm Raceway diameter outer ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 5 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 10 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
