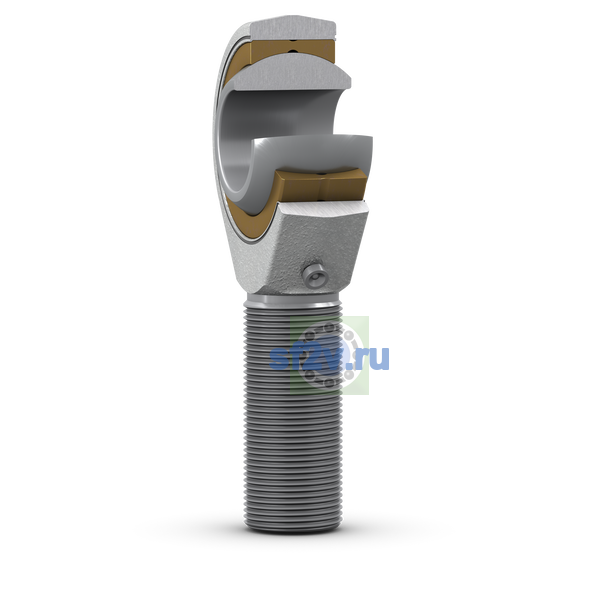

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
12 mm Bore diameter
12 mm
Наружный диаметр проушины корпуса
33 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 33 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 12.5 mm Width head
Ширина B
16 mm Width inner ring
Ширина, корпус проушина
12.5 mm
Ширина, подшипник внутреннее кольцо
16 mm
Высота оси, корпус (от конец хвостовик)
54 mm
Корпус общая длина
72 mm
Обозначение резьбы
M 12
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
22.225 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 12 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
54 mm Height shank end face - centre rod end eye
Размер l1: длина резьбы.
min. 32 mm Length threat
Размер l2: длина / высота корпуса.
max. 72 mm Length (height) housing
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.3 mm Chamfer dimension bore
