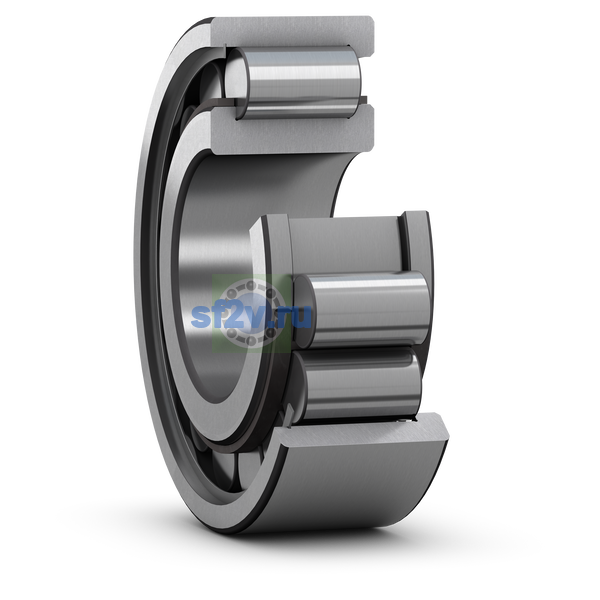

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 292.2 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
340 mm340 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 242.7 mm Shoulder diameter inner ring
Ширина
92 mm
Ширина B
92 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 235 mm Abutment diameter shaft
min. 207 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 321.9 mm Abutment diameter housing
min. 300 mm Abutment diameter housing
Размер E: диаметр наружного кольца.
308 mm Raceway diameter outer ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3 mm Fillet radius
max. 3 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 5 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
