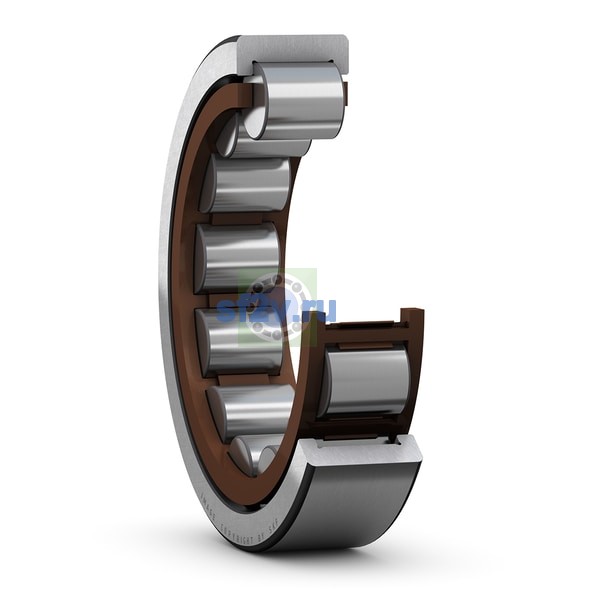

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 83.2 mm Shoulder diameter outer ring
Наружный диаметр подшипника D
100 mm100 mm Outside diameter
Ширина
25 mm
Ширина наружного кольца C
25 mm Width
Диаметр под роликами Fw
58.5 mm Diameter under rollers
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 64.4 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 91.4 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.5 mm Corner radius
Размер ra: максимально допустимый радиус галтели вала или корпуса.
