Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 251.1 mm Shoulder diameter of outer ring
Наружный диаметр подшипника D
290 mm290 mm Outside diameter
Ширина
80 mm
Ширина B
80 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 189 mm Diameter of spacer sleeve
min. 174 mm Diameter of spacer sleeve
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 274.2 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 196 mm Diameter of shaft abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
193 mm Raceway diameter of inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2.5 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 2.5 mm Radius of fillet
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 4.5 mm Permissible axial displacement
Тип отверстия
Cylindrical
Нагрузки, скорости и ресурс
6
Базовая / эталонная частота вращения
2 400 r/min
2 400 r/min
Предельная частота вращения
4 000 r/min
4 000 r/min
Базовая динамическая грузоподъёмность C
C 930 kN
930 kN
Базовая статическая грузоподъёмность C0
C0 1 200 kN
1 200 kN
Коэффициент минимальной нагрузки
kr 0.3
Предел усталостной нагрузки Cu / Pu
Pu 129 kN
Прочие характеристики
23
Возможность повторного смазывания
Without
Граничный коэффициент e
e 0.3
Допустимое осевое перемещение
In both directions
Класс радиального внутреннего зазора
CN
Класс точности / допусков
Normal
Класс эксплуатационных характеристик SKF
SKF Explorer
SKF Explorer
Код eCl@ss
23-05-09-01
Код UNSPSC
31171505
Масса
23.5 kg
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

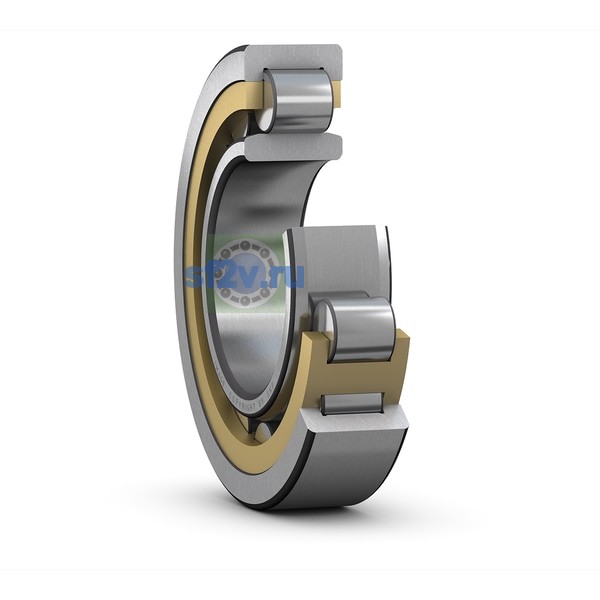

NU 2232 ECML
Подшипник часть
Complete bearing
Покрытие
Without
Расчётный коэффициент
Y 0.4
Свободный фланец
None
Сепаратор
Machined metal
Смазочный материал
None
Угловое кольцо
HJ 2232 EC
Угловое кольцо (L-образное упорное кольцо) для однорядный цилиндрический ролик подшипники, NU или NJ исполнение / конструкция
