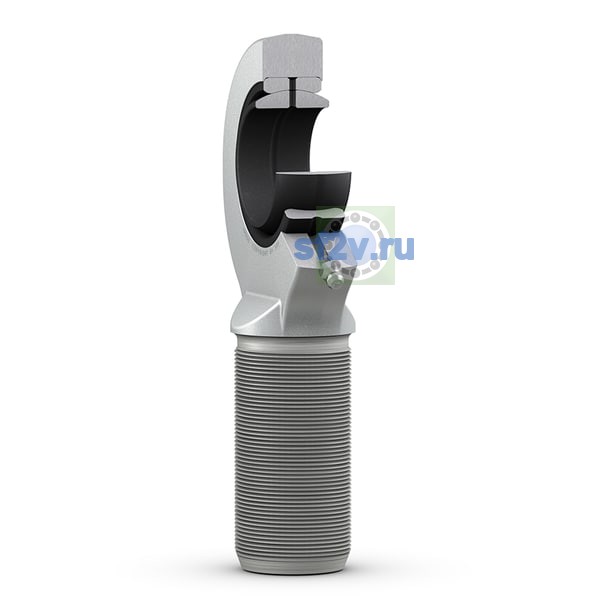

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
80 mm Bore diameter
80 mm
Наружный диаметр проушины корпуса
182 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 182 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 48 mm Width head
Ширина B
55 mm Width inner ring
Ширина, корпус проушина
48 mm
Ширина, подшипник внутреннее кольцо
55 mm
Высота оси, корпус (от конец хвостовик)
295 mm
Корпус общая длина
389 mm
Обозначение резьбы
M 80x4
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
105 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 80x4 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
295 mm Height shank end face - centre rod end eye
Размер l1: длина резьбы.
min. 147 mm Length threat
Размер l2: длина / высота корпуса.
max. 389 mm Length (height) housing
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 98 mm Distance shank chamfer - centre rod end eye
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1 mm Chamfer dimension bore
