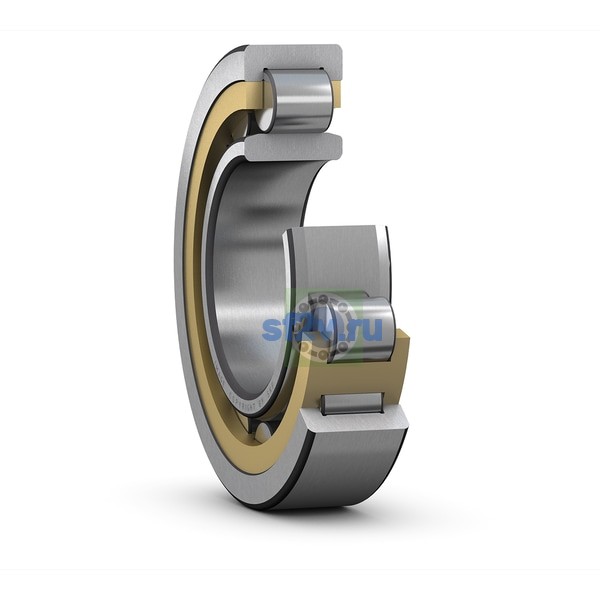

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 343.7 mm Shoulder diameter of outer ring
Наружный диаметр подшипника D
400 mm400 mm Outside diameter
Ширина
65 mm
Ширина B
65 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 263 mm Diameter of spacer sleeve
min. 238 mm Diameter of spacer sleeve
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 383 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 272 mm Diameter of shaft abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
268 mm Raceway diameter of inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 4 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 3 mm Radius of fillet
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
