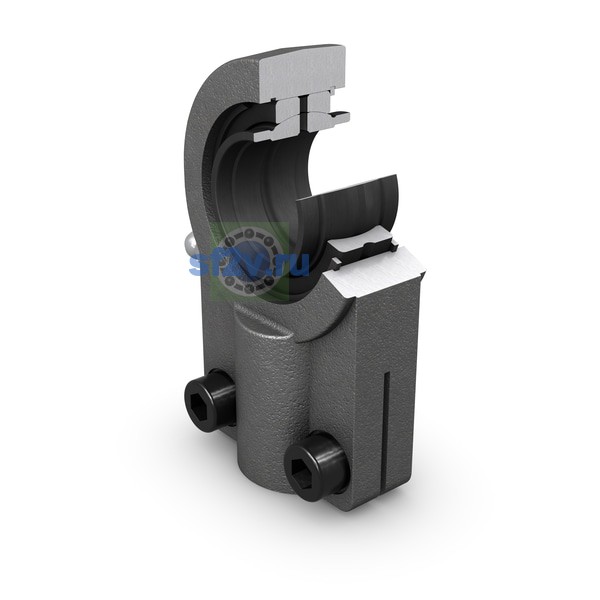

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
16 mm Bore diameter
16 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
max. 22 mm Housing diameter shank
Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
max. 18 mm Thickness shank base for clamping bolts
Наружный диаметр проушины корпуса
41 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 41 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 14 mm Width head
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
max. 41 mm Width shank
Ширина B
16 mm Width inner ring
Ширина, корпус проушина
14 mm
Ширина, подшипник внутреннее кольцо
16 mm
Высота оси, корпус (от конец хвостовик)
44 mm
Корпус общая длина
65 mm
Обозначение резьбы
M 14x1.5
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
23 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 14x1.5 Thread
Размер h1: расстояние по высоте от торца хвостовика до центра головки шарнирного наконечника.
44 mm Height shank end face - centre rod end eye
Размер l3: длина резьбы.
min. 19 mm Length threat
Размер l4: длина / высота корпуса.
max. 65 mm Length (height) housing
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 17 mm Distance shank chamfer - centre rod end eye
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.3 mm Chamfer dimension bore
Размер болт с внутренний шестигранник
M 6
