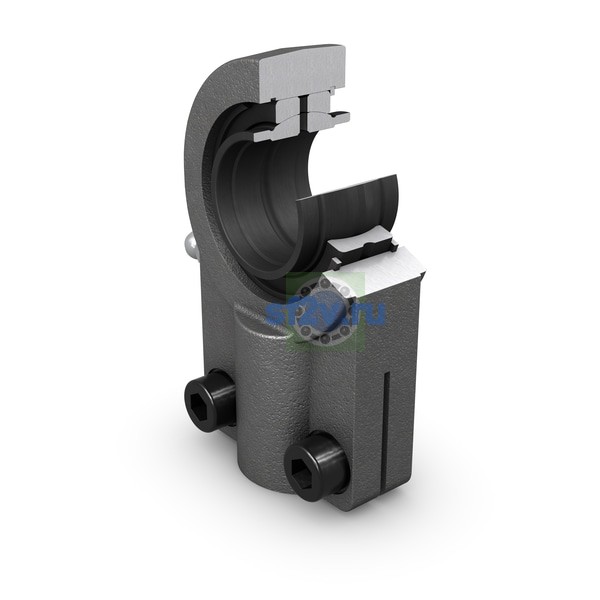

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
125 mm Bore diameter
125 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
max. 139 mm Housing diameter shank
Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
max. 75 mm Thickness shank base for clamping bolts
Наружный диаметр проушины корпуса
268 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 268 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 105 mm Width head
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
max. 202 mm Width shank
Ширина B
125 mm Width inner ring
Ширина, корпус проушина
105 mm
Ширина, подшипник внутреннее кольцо
125 mm
Высота оси, корпус (от конец хвостовик)
260 mm
Корпус общая длина
408 mm
Обозначение резьбы
M 100x3
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
160 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 100x3 Thread
Размер h1: расстояние по высоте от торца хвостовика до центра головки шарнирного наконечника.
260 mm Height shank end face - centre rod end eye
Размер l3: длина резьбы.
min. 113 mm Length threat
Размер l4: длина / высота корпуса.
max. 408 mm Length (height) housing
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 120 mm Distance shank chamfer - centre rod end eye
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1 mm Chamfer dimension bore
Размер болт с внутренний шестигранник
M 24
