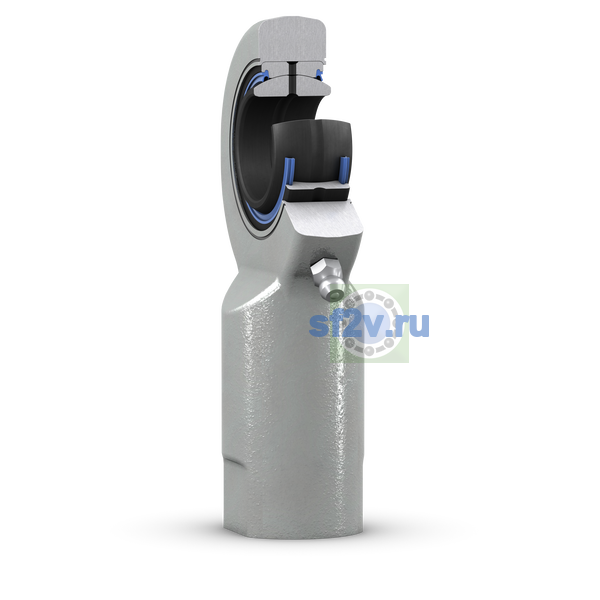

- Внутренний диаметр подшипника (диаметр отверстия d)
-
60 mm Bore diameter
60 mm
- Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
-
≈ 82 mm Diameter shank
- Наружный диаметр проушины корпуса
-
137 mm
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
max. 137 mm Diameter head
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
max. 39 mm Width head
- Ширина B
-
44 mm Width inner ring
- Ширина, корпус проушина
-
39 mm
- Ширина, подшипник внутреннее кольцо
-
44 mm
- Высота оси, корпус (от конец хвостовик)
-
225 mm
- Корпус общая длина
-
296 mm
- Обозначение резьбы
-
M 60x4
- Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
-
80 mm Raceway diameter inner ring
- Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
-
M 60x4 Thread
- Размер h1: расстояние по высоте от торца хвостовика до центра головки шарнирного наконечника.
-
225 mm Height shank end face - centre rod end eye
- Размер l3: длина резьбы.
-
min. 70 mm Length threat
- Размер l4: длина / высота корпуса.
-
max. 296 mm Length (height) housing
- Размер l5: длина площадки под ключ.
-
≈ 35 mm Length wrench flat
- Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
-
min. 70 mm Distance shank chamfer - centre rod end eye
- Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
-
min. 1 mm Chamfer dimension bore
- Размер w: размер под ключ.
-
70 mm Size wrench
