Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 218.7 mm Shoulder diameter of outer ring
Наружный диаметр подшипника D
260 mm260 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 168 mm Shoulder diameter of inner ring
Ширина
55 mm
Ширина B
55 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 150 mm Diameter of spacer sleeve
min. 134 mm Diameter of spacer sleeve
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 244.8 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 171 mm Diameter of shaft abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
154 mm Raceway diameter of inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2.5 mm Radius of fillet
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 3.7 mm Permissible axial displacement
Тип отверстия
Cylindrical
Нагрузки, скорости и ресурс
6
Базовая / эталонная частота вращения
2 800 r/min
2 800 r/min
Предельная частота вращения
5 000 r/min
5 000 r/min
Базовая динамическая грузоподъёмность C
C 610 kN
610 kN
Базовая статическая грузоподъёмность C0
C0 620 kN
620 kN
Коэффициент минимальной нагрузки
kr 0.23
Предел усталостной нагрузки Cu / Pu
Pu 69.5 kN
Прочие характеристики
21
Возможность повторного смазывания
Without
Граничный коэффициент e
e 0.2
Допустимое осевое перемещение
In one direction
Класс радиального внутреннего зазора
CN
Класс точности / допусков
Normal
Класс эксплуатационных характеристик SKF
SKF Explorer
SKF Explorer
Масса
15 kg
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

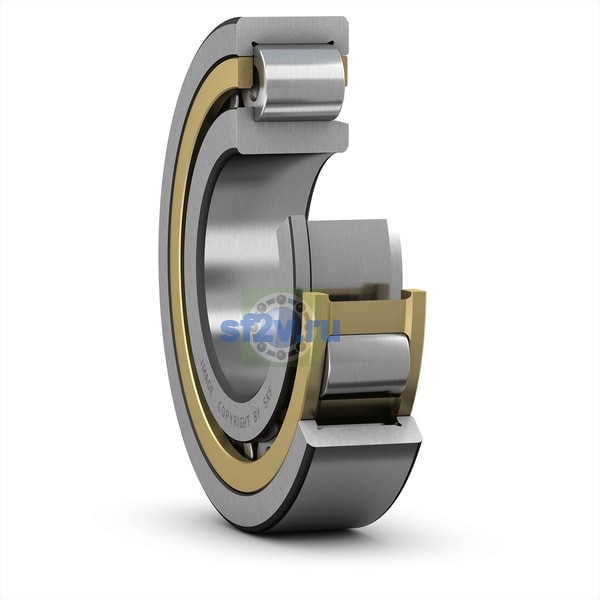

NJ 324 ECML
Подшипник часть
Complete bearing
Покрытие
Without
Расчётный коэффициент
Y 0.6
Свободный фланец
None
Сепаратор
Machined metal
Смазочный материал
None
Угловое кольцо
HJ 324 EC
Угловое кольцо (L-образное упорное кольцо) для однорядный цилиндрический ролик подшипники, NU или NJ исполнение / конструкция
