Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 108.6 mm Shoulder diameter of outer ring
Наружный диаметр подшипника D
130 mm130 mm Outside diameter
Ширина
31 mm
Ширина B
31 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 74 mm Diameter of spacer sleeve
min. 72 mm Diameter of spacer sleeve
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 118.1 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 79 mm Diameter of shaft abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
77 mm Raceway diameter of inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 2.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 2 mm Radius of fillet
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 2.1 mm Permissible axial displacement
Тип отверстия
Cylindrical
Нагрузки, скорости и ресурс
6
Базовая / эталонная частота вращения
5 600 r/min
5 600 r/min
Предельная частота вращения
6 700 r/min
6 700 r/min
Базовая динамическая грузоподъёмность C
C 173 kN
173 kN
Базовая статическая грузоподъёмность C0
C0 160 kN
160 kN
Коэффициент минимальной нагрузки
kr 0.15
Предел усталостной нагрузки Cu / Pu
Pu 21.2 kN
Прочие характеристики
22
Возможность повторного смазывания
Without
Граничный коэффициент e
e 0.2
Допустимое осевое перемещение
In both directions
Класс радиального внутреннего зазора
CN
Класс точности / допусков
Normal
Класс эксплуатационных характеристик SKF
SKF Explorer
SKF Explorer
Код UNSPSC
31171505
Масса
2.11 kg2.06 kg
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

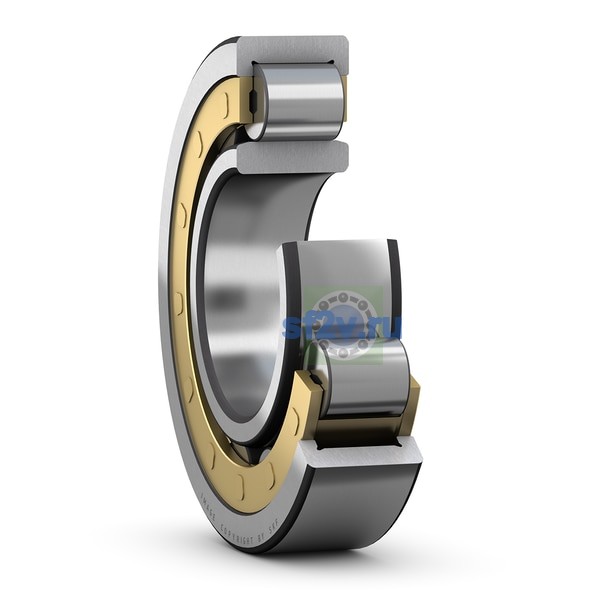

NU 312 ECM
Подшипник часть
Complete bearing
Покрытие
Without
Расчётный коэффициент
Y 0.6
Свободный фланец
None
Сепаратор
Machined metal
Смазочный материал
None
Угловое кольцо
HJ 312 EC
Угловое кольцо (L-образное упорное кольцо) для однорядный цилиндрический ролик подшипники, NU или NJ исполнение / конструкция
