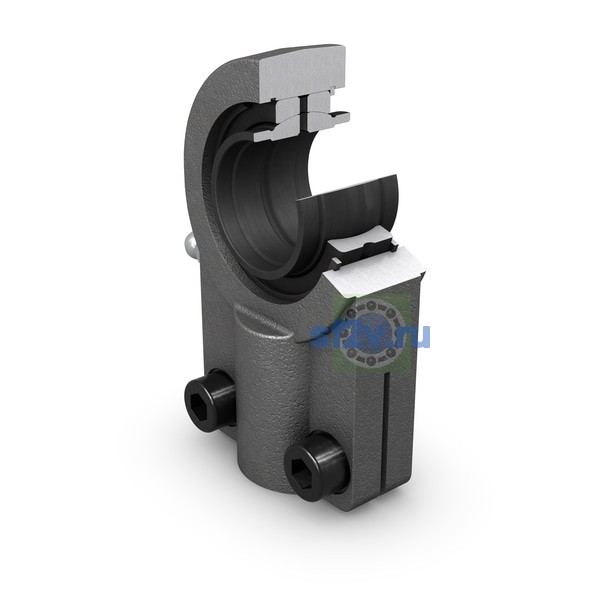

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
100 mm Bore diameter
100 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
max. 114 mm Housing diameter shank
Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
max. 65 mm Thickness shank base for clamping bolts
Наружный диаметр проушины корпуса
215 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 215 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 85.5 mm Width head
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
max. 180.5 mm Width shank
Ширина B
100 mm Width inner ring
Ширина, корпус проушина
85.5 mm
Ширина, подшипник внутреннее кольцо
100 mm
Высота оси, корпус (от конец хвостовик)
210 mm
Корпус общая длина
324.5 mm
Обозначение резьбы
M 80x3
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
130 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 80x3 Thread
Размер h1: расстояние по высоте от торца хвостовика до центра головки шарнирного наконечника.
210 mm Height shank end face - centre rod end eye
Размер l3: длина резьбы.
min. 96 mm Length threat
Размер l4: длина / высота корпуса.
max. 324.5 mm Length (height) housing
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 97 mm Distance shank chamfer - centre rod end eye
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1 mm Chamfer dimension bore
Размер болт с внутренний шестигранник
M 24
