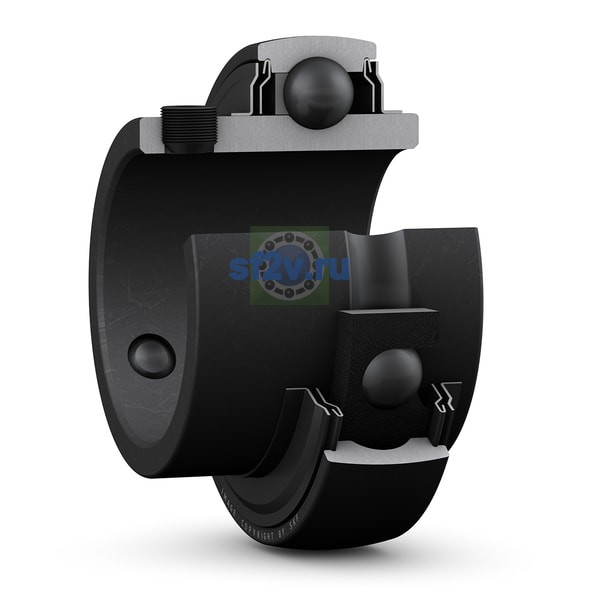

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
40 mm
40 mm Bore diameter
Наружный диаметр подшипника D
80 mm
80 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 51.8 mm Shoulder diameter inner ring
Общая ширина T
49.2 mm
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
8 mm Distance from locking device side face to thread centre
Ширина B
49.2 mm Width inner ring
Ширина наружного кольца C
21 mm Width outer ring
Ширина, внутреннее кольцо
49.2 mm
Ширина, наружное кольцо
21 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
30.2 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 4 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On both sides
