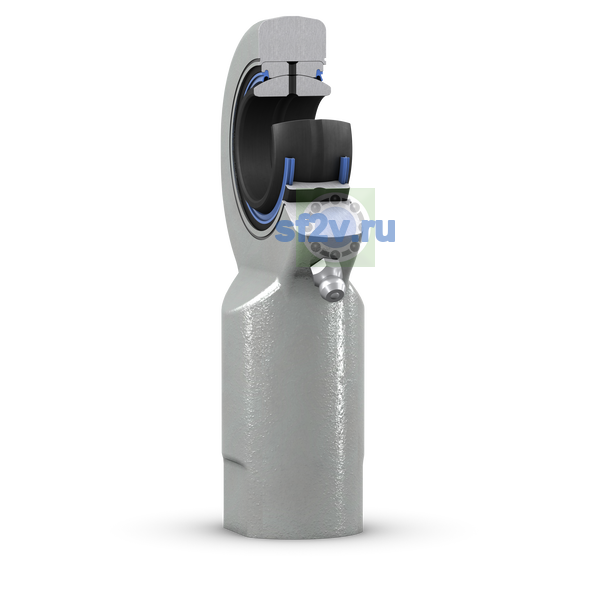

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
70 mm Bore diameter
70 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
≈ 92 mm Diameter shank
Наружный диаметр проушины корпуса
162 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 162 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 43 mm Width head
Ширина B
49 mm Width inner ring
Ширина, корпус проушина
43 mm
Ширина, подшипник внутреннее кольцо
49 mm
Высота оси, корпус (от конец хвостовик)
265 mm
Корпус общая длина
349 mm
Обозначение резьбы
M 72x4
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
92 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 72x4 Thread
Размер h1: расстояние по высоте от торца хвостовика до центра головки шарнирного наконечника.
265 mm Height shank end face - centre rod end eye
Размер l3: длина резьбы.
min. 80 mm Length threat
Размер l4: длина / высота корпуса.
max. 349 mm Length (height) housing
Размер l5: длина площадки под ключ.
≈ 40 mm Length wrench flat
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 80 mm Distance shank chamfer - centre rod end eye
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1 mm Chamfer dimension bore
Размер w: размер под ключ.
80 mm Size wrench
