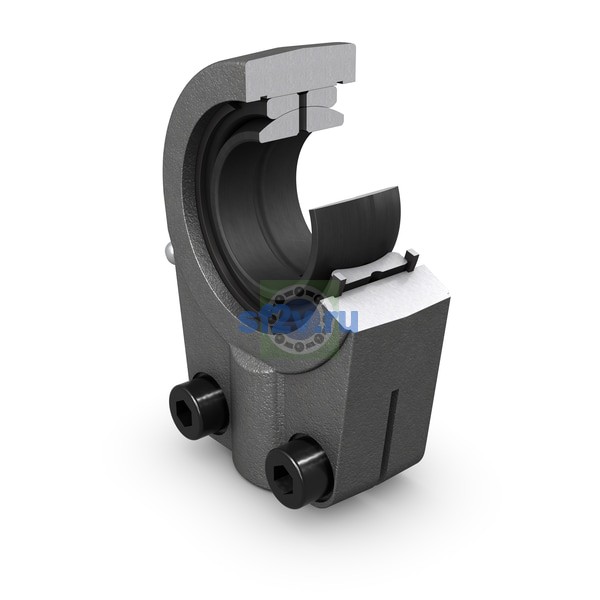

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
100 mm Bore diameter
100 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
max. 140 mm Housing diameter shank
Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
max. 70.5 mm Thickness shank base for clamping bolts
Наружный диаметр проушины корпуса
232.5 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 232.5 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 70.5 mm Width head
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
max. 200 mm Width shank
Ширина B
70 mm Width inner ring
Ширина, корпус проушина
70.5 mm
Ширина, подшипник внутреннее кольцо
70 mm
Высота оси, корпус (от конец хвостовик)
235 mm
Корпус общая длина
362.5 mm
Обозначение резьбы
M 110x2
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
130 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 110x2 Thread
Размер h1: расстояние по высоте от торца хвостовика до центра головки шарнирного наконечника.
235 mm Height shank end face - centre rod end eye
Размер l3: длина резьбы.
min. 111 mm Length threat
Размер l4: длина / высота корпуса.
max. 362.5 mm Length (height) housing
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 103 mm Distance shank chamfer - centre rod end eye
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1 mm Chamfer dimension bore
Размер болт с внутренний шестигранник
M 24
