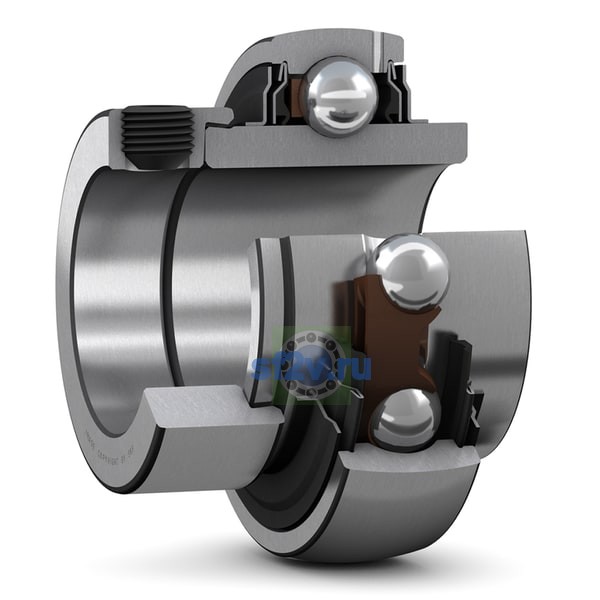

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
36.513 mm
36.513 mm Bore diameter
Наружный диаметр подшипника D
72 mm
72 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 46.1 mm Outside diameter of inner ring
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
51.1 mm Outside diameter of locking collar
Общая ширина T
51.1 mm
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
51.1 mm Overall bearing width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
6.75 mm Distance from side face to thread centre
Ширина B
37.6 mm Width of inner ring
Ширина наружного кольца C
19 mm Width of outer ring
Ширина, внутреннее кольцо
37.6 mm
Ширина, наружное кольцо
19 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension of inner ring
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
32.3 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 4.763 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On both sides
