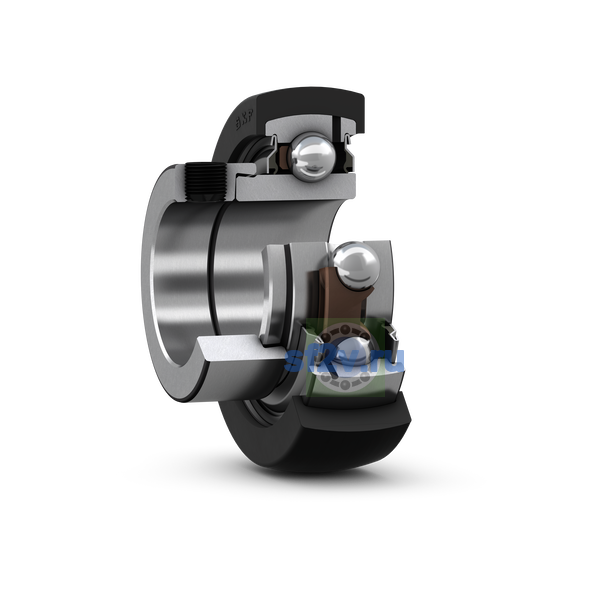

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
25 mm
25 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
62.3 mm Outside diameter rubber seating ring
Наружный диаметр подшипника D
62.3 mm
52 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 33.74 mm Outside diameter of inner ring
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
37.4 mm Outside diameter of locking collar
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
46.4 mm Inner diameter rubber seating ring
Общая ширина T
33.75 mm
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
31 mm Overall bearing width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
4.75 mm Distance from side face to thread centre
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
20.5 mm Outer width rubber seating ring
Ширина B
21.5 mm Width of inner ring
Ширина наружного кольца C
15 mm Width of outer ring
Ширина, внутреннее кольцо
21.5 mm
Ширина, наружное кольцо
15 mm
Размер r: размер фаски или радиус сопряжения наружного кольца, втулки либо резинового посадочного кольца.
min. 1 mm Chamfer radius rubber seating ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension of inner ring
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
23.5 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 3 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On one side
