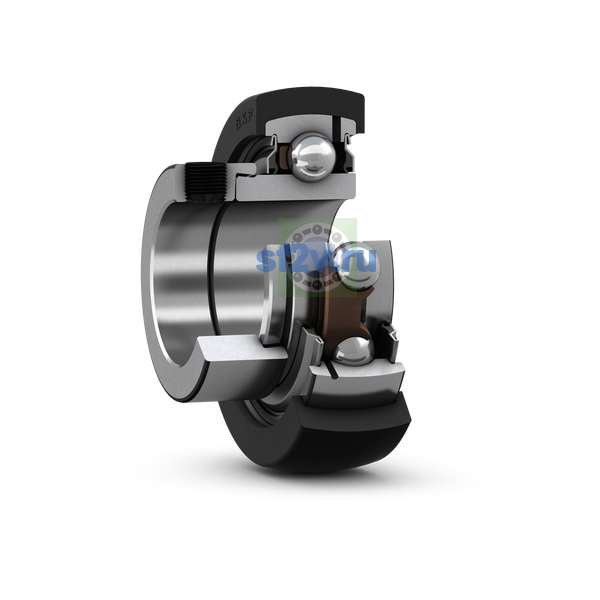

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
40 mm
40 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
85.3 mm Outside diameter rubber seating ring
Наружный диаметр подшипника D
85.3 mm
80 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 51.8 mm Outside diameter of inner ring
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
56.5 mm Outside diameter of locking collar
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
70.7 mm Inner diameter rubber seating ring
Общая ширина T
44.7 mm
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
43.2 mm Overall bearing width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
6.75 mm Distance from side face to thread centre
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
24 mm Outer width rubber seating ring
Ширина B
29.7 mm Width of inner ring
Ширина наружного кольца C
21 mm Width of outer ring
Ширина, внутреннее кольцо
29.7 mm
Ширина, наружное кольцо
21 mm
Размер r: размер фаски или радиус сопряжения наружного кольца, втулки либо резинового посадочного кольца.
min. 1.5 mm Chamfer radius rubber seating ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension of inner ring
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
32.7 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 5 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On one side
