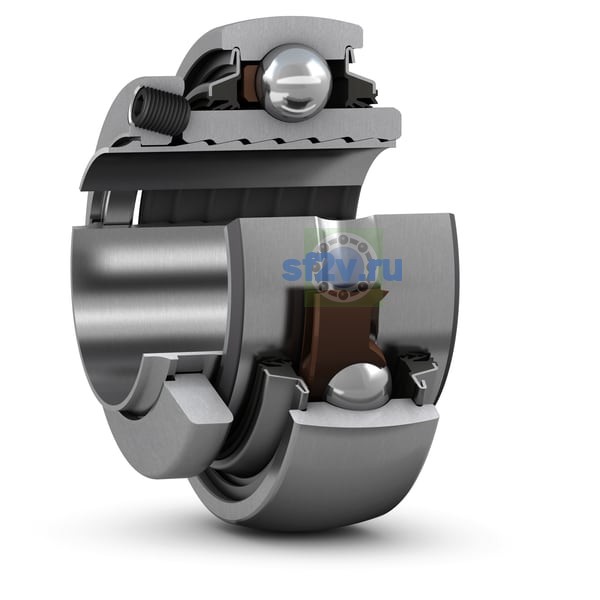

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
45 mm
45 mm Bore diameter of sleeve
Наружный диаметр подшипника D
85 mm
85 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 56.8 mm Outside diameter of inner ring
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
67 mm Outside diameter of locking collar
Общая ширина T
44.2 mm
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
44.2 mm Overall bearing width
Ширина B
35 mm Width of inner ring
Ширина наружного кольца C
22 mm Width of outer ring
Ширина, внутреннее кольцо
35 mm
Ширина, наружное кольцо
22 mm
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
26.7 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 3.05 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
Symmetrically on both sides
