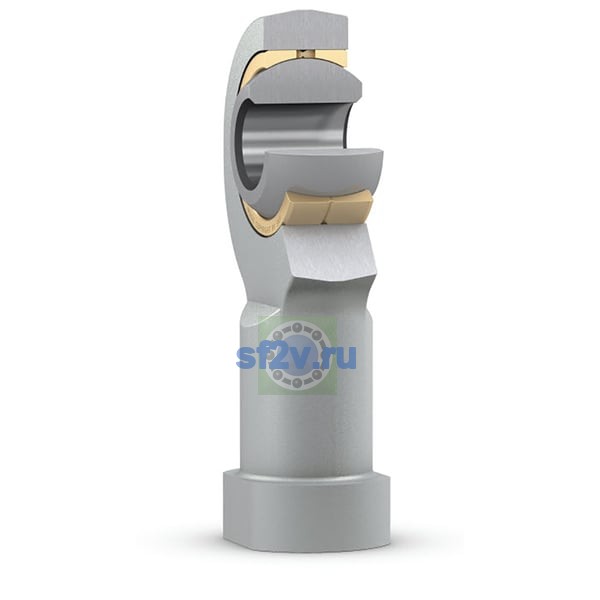

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
5 mm Bore diameter
5 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
max. 12 mm Housing diameter shank
Наружный диаметр проушины корпуса
19 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 19 mm Diameter head
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
≈ 9 mm Housing diameter shank
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 7.5 mm Width head
Ширина B
8 mm Width inner ring
Ширина, корпус проушина
7.5 mm
Ширина, подшипник внутреннее кольцо
8 mm
Высота оси, корпус (от конец хвостовик)
27 mm
Корпус общая длина
37 mm
Обозначение резьбы
M 5
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
11.112 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 5 Thread
Размер h1: расстояние по высоте от торца хвостовика до центра головки шарнирного наконечника.
27 mm Height shank end face - centre rod end eye
Размер l3: длина резьбы.
min. 8 mm Length threat
Размер l4: длина / высота корпуса.
max. 37 mm Length (height) housing
Размер l5: длина площадки под ключ.
≈ 4 mm Length wrench flat
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 9 mm Distance shank chamfer - centre rod end eye
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.3 mm Chamfer dimension bore
Размер w: размер под ключ.
9 mm Size wrench
