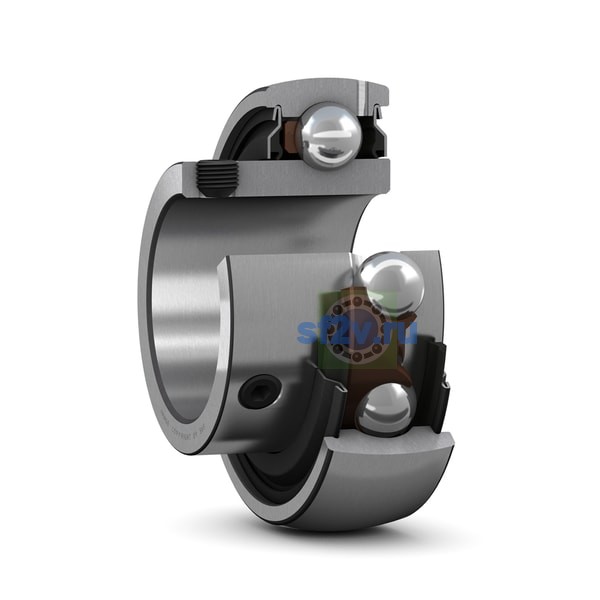

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
17 mm
17 mm Bore diameter
Наружный диаметр подшипника D
40 mm
40 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 24.2 mm Outside diameter of inner ring
Общая ширина T
22.1 mm
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
4 mm Distance face to thread centre
Ширина B
22.1 mm Width of inner ring
Ширина наружного кольца C
12 mm Width of outer ring
Ширина, внутреннее кольцо
22.1 mm
Ширина, наружное кольцо
12 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension of inner ring
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
15.9 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 3 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On one side
