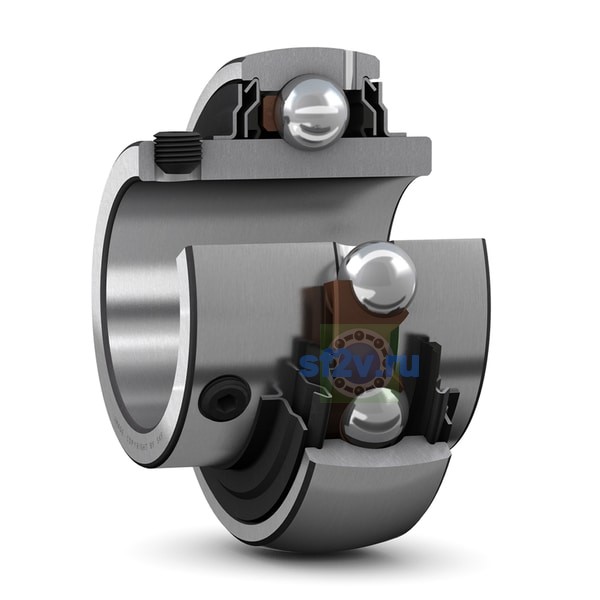

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
100 mm
100 mm Bore diameter
Наружный диаметр подшипника D
180 mm
180 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 124.8 mm Outside diameter of inner ring
Общая ширина T
98.4 mm
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
18 mm Distance face to thread centre
Ширина B
98.4 mm Width of inner ring
Ширина наружного кольца C
40 mm Width of outer ring
Ширина, внутреннее кольцо
98.4 mm
Ширина, наружное кольцо
40 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.9 mm Chamfer dimension of inner ring
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
63.4 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 6 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On both sides
