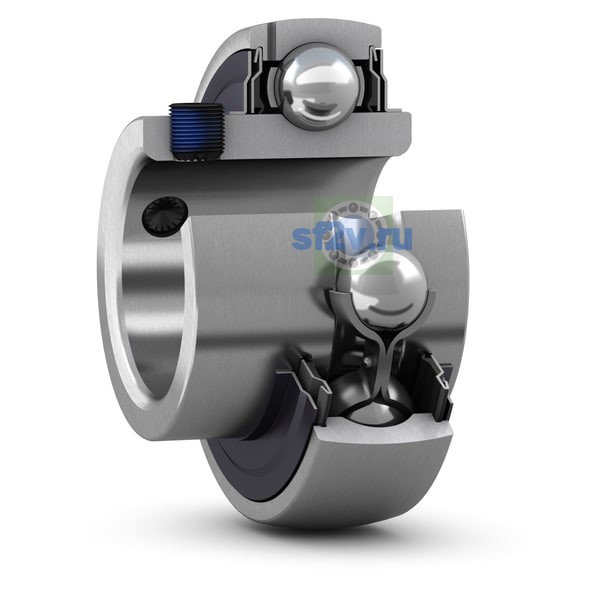

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
60 mm
60 mm Bore diameter
Наружный диаметр подшипника D
130 mm
130 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 81.7 mm Outside diameter of inner ring
Общая ширина T
71 mm
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
12 mm Distance face to thread centre
Ширина B
71 mm Width of inner ring
Ширина наружного кольца C
35 mm Width of outer ring
Ширина, внутреннее кольцо
71 mm
Ширина, наружное кольцо
35 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3.5 mm Chamfer dimension of inner ring
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
45 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 6.08 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On both sides
