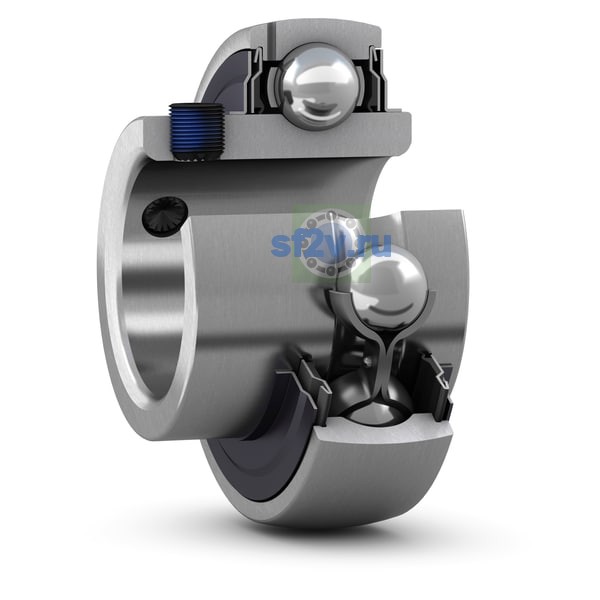

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
70 mm
70 mm Bore diameter
Наружный диаметр подшипника D
130 mm
130 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 91.5 mm Outside diameter of inner ring
Общая ширина T
77.8 mm
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
11 mm Distance face to thread centre
Ширина B
77.8 mm Width of inner ring
Ширина наружного кольца C
30 mm Width of outer ring
Ширина, внутреннее кольцо
77.8 mm
Ширина, наружное кольцо
30 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.5 mm Chamfer dimension of inner ring
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
44.5 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 6.08 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On both sides
