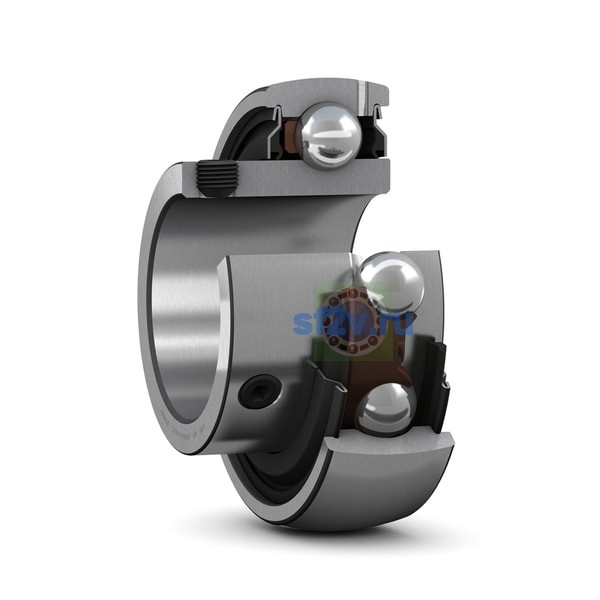

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
31.75 mm
31.75 mm Bore diameter
Наружный диаметр подшипника D
62 mm
62 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 39.7 mm Outside diameter of inner ring
Общая ширина T
30.2 mm
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
5 mm Distance face to thread centre
Ширина B
30.2 mm Width of inner ring
Ширина наружного кольца C
18 mm Width of outer ring
Ширина, внутреннее кольцо
30.2 mm
Ширина, наружное кольцо
18 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension of inner ring
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
21 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 3.175 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On one side
