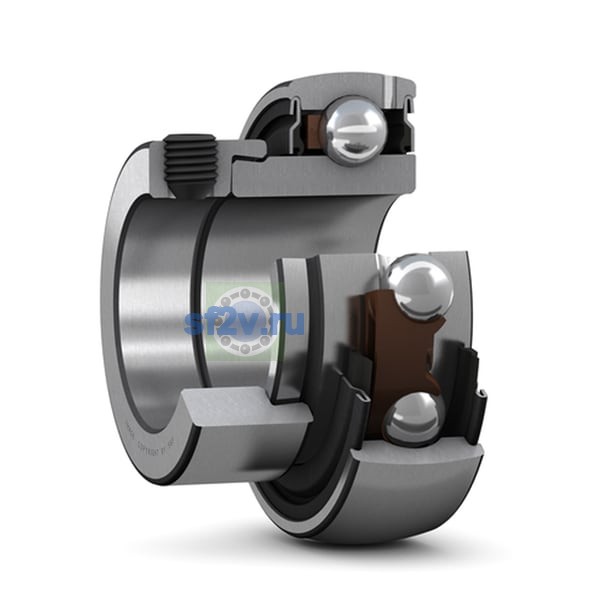

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
55.563 mm
55.563 mm Bore diameter
Наружный диаметр подшипника D
100 mm
100 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 69.06 mm Outside diameter of inner ring
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
74.5 mm Outside diameter of locking collar
Общая ширина T
48.4 mm
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
48.4 mm Overall bearing width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
7.9 mm Distance from side face to thread centre
Ширина B
32.6 mm Width of inner ring
Ширина наружного кольца C
25 mm Width of outer ring
Ширина, внутреннее кольцо
32.6 mm
Ширина, наружное кольцо
25 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension of inner ring
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
35.9 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 5.556 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
On one side
