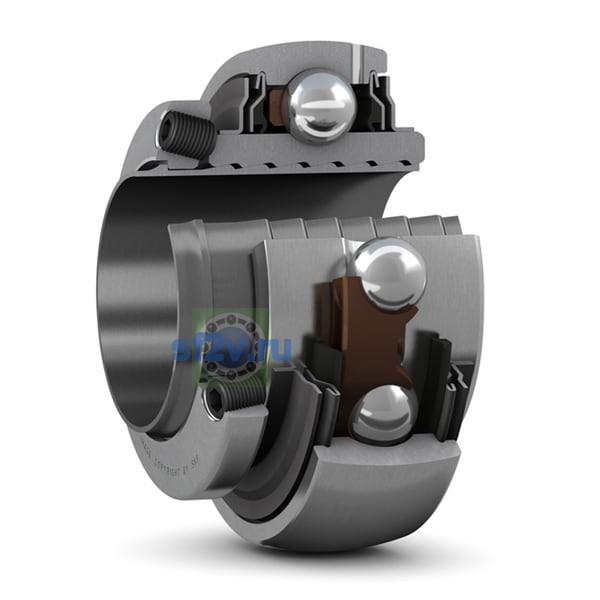

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
36.513 mm
36.513 mm Bore diameter of sleeve
Наружный диаметр подшипника D
72 mm
72 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 46.1 mm Outside diameter of inner ring
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
57 mm Outside diameter of locking collar
Общая ширина T
39.7 mm
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
39.7 mm Overall bearing width
Ширина наружного кольца C
19 mm Width of outer ring
Ширина, внутреннее кольцо
30.5 mm
Ширина, наружное кольцо
19 mm
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
24.5 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
N 3.05 mm
Тип отверстия
Cylindrical
Удлинение внутреннего кольца
Symmetrically on both sides
