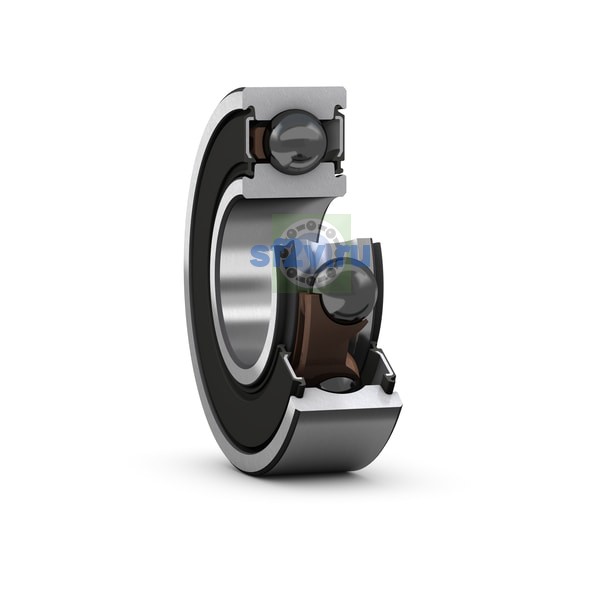

SKF

6203-2RSLTN9/HC5C3WT

Name: 6203-2RSLTN9/HC5C3WT
Brand: SKF

d Внутренний диаметр 17 мм

D Наружный диаметр 40 мм

B / T Высота / ширина 12 мм

КатегорияСпециальные исполнения

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

35 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 17 mm 17 mm Bore diameter
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.: ≈ 35 mm Recess diameter outer ring shoulder
Наружный диаметр подшипника D: 40 mm 40 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.: ≈ 22.2 mm Recess diameter inner ring shoulder
Ширина: 12 mm
Ширина B: 12 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 22 mm Abutment diameter shaft
min. 21.2 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.: max. 35.8 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 0.6 mm Fillet radius
Тип отверстия: Cylindrical

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 45 000 r/min
45 000 r/min
Предельная частота вращения: 20 000 r/min
20 000 r/min
Базовая динамическая грузоподъёмность C: C 9.56 kN
9.56 kN
Базовая статическая грузоподъёмность C0: C0 4.75 kN
4.75 kN
Предел усталостной нагрузки Cu / Pu: Pu 0.146 kN

Прочие характеристики

Возможность повторного смазывания: Without
Класс радиального внутреннего зазора: C3
Класс точности / допусков: Normal
Код eCl@ss: 23-05-08-01
Код UNSPSC: 31171504
Масса: 0.059 kg
Масса подшипника: 0.059 kg
Материал подшипника: Hybrid
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: 6203-2RSLTN9/HC5C3WT
Пазы для заполнения: Without
Покрытие: Without
Расчётный коэффициент: f0 13.1
kr 0.025
Сепаратор: Non-metallic
Смазочный материал: Grease
Согласованная компоновка: No
Тип уплотнения: Low-friction
Центрирующий / фиксирующий элемент, подшипник наружное кольцо: None
Число рядов: 1
