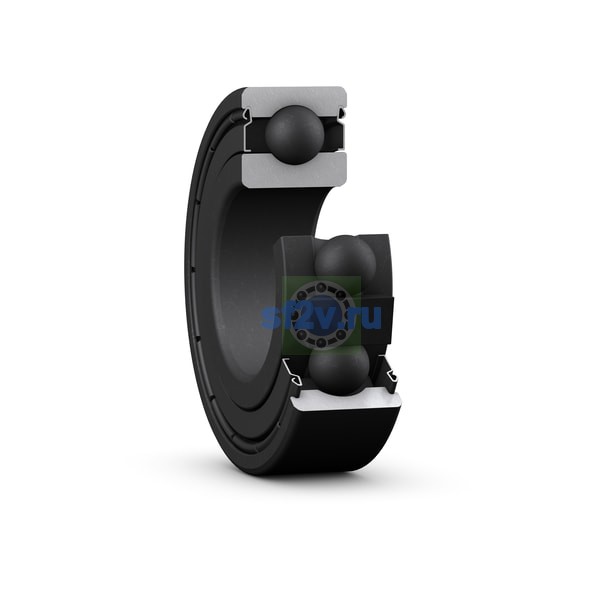

Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
≈ 134.3 mm Recess diameter outer ring shoulder
Наружный диаметр подшипника D
150 mm150 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 106.05 mm Shoulder diameter inner ring
Ширина
28 mm
Ширина B
28 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 105.9 mm Abutment diameter shaft
min. 96 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 139 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
