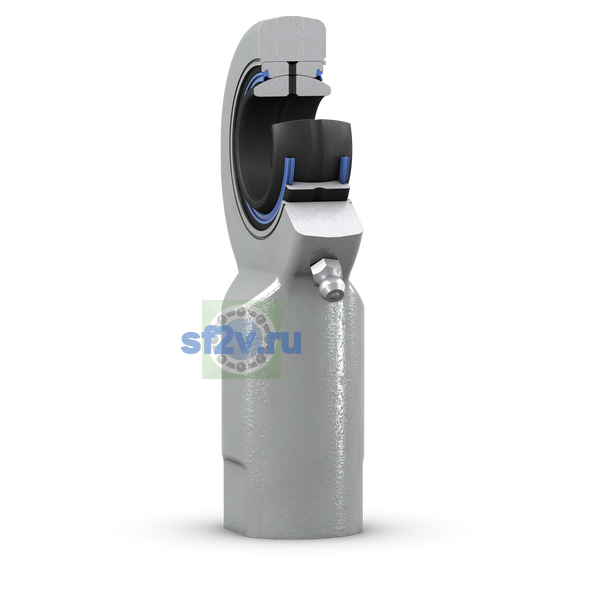

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
40 mm Bore diameter
40 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
≈ 58 mm Diameter shank
Наружный диаметр проушины корпуса
94 mm
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
max. 94 mm Diameter head
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
max. 24 mm Width head
Ширина B
28 mm Width inner ring
Ширина, корпус проушина
24 mm
Ширина, подшипник внутреннее кольцо
28 mm
Высота оси, корпус (от конец хвостовик)
142 mm
Корпус общая длина
191 mm
Обозначение резьбы
M 39x3
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
53 mm Raceway diameter inner ring
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 39x3 Thread
Размер h1: расстояние по высоте от торца хвостовика до центра головки шарнирного наконечника.
142 mm Height shank end face - centre rod end eye
Размер l3: длина резьбы.
min. 65 mm Length threat
Размер l4: длина / высота корпуса.
max. 191 mm Length (height) housing
Размер l5: длина площадки под ключ.
≈ 25 mm Length wrench flat
Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
min. 50 mm Distance shank chamfer - centre rod end eye
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.6 mm Chamfer dimension bore
Размер w: размер под ключ.
50 mm Size wrench
