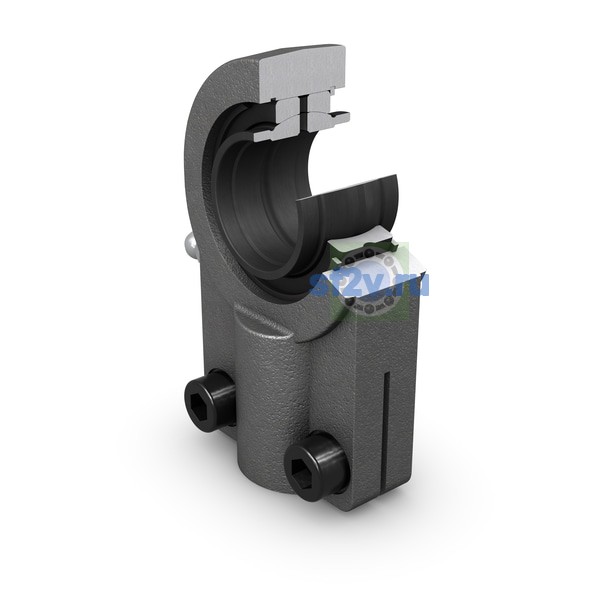

- Внутренний диаметр подшипника (диаметр отверстия d)
-
32 mm Bore diameter
32 mm
- Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
-
max. 40 mm Housing diameter shank
- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
max. 23.5 mm Thickness shank base for clamping bolts
- Наружный диаметр проушины корпуса
-
72.5 mm
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
max. 72.5 mm Diameter head
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
max. 28 mm Width head
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
max. 67 mm Width shank
- Ширина B
-
32 mm Width inner ring
- Ширина, корпус проушина
-
28 mm
- Ширина, подшипник внутреннее кольцо
-
32 mm
- Высота оси, корпус (от конец хвостовик)
-
80 mm
- Корпус общая длина
-
119 mm
- Обозначение резьбы
-
M 27x2
- Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
-
43 mm Raceway diameter inner ring
- Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
-
M 27x2 Thread
- Размер h1: расстояние по высоте от торца хвостовика до центра головки шарнирного наконечника.
-
80 mm Height shank end face - centre rod end eye
- Размер l3: длина резьбы.
-
min. 37 mm Length threat
- Размер l4: длина / высота корпуса.
-
max. 119 mm Length (height) housing
- Размер l7: расстояние от фаски хвостовика до центра головки шарнирного наконечника.
-
min. 31 mm Distance shank chamfer - centre rod end eye
- Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
-
min. 0.6 mm Chamfer dimension bore
- Размер болт с внутренний шестигранник
-
M 10
