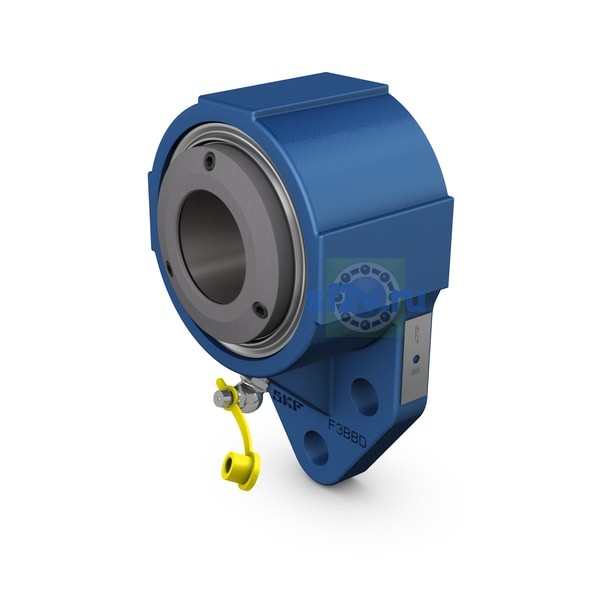

- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
65.989 mm Collar outside diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
95.25 mm Overall length
- Корпус общая ширина
-
57.15 mm
- Общая ширина T
-
64.294 mm Total width
64.294 mm
64.592 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
57.15 mm Housing width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
15.875 mm Flange width
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
14.288 mm Diameter of attachment bolt hole
- Ширина B
-
64.592 mm Inner ring width
- Диаметр вала
-
38.1 mm
- Крепёжный болт диаметр
-
G 12.7 mm
12.7 mm
- Подшипник средний диаметр
-
dm 59.944 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
38.1 mm Shaft diameter
- Размер GN: резьба пресс-маслёнки.
-
1/8-27 NPT Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
155.575 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
60.325 mm Distance from bearing centre line to bolt holes
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
107.95 mm Distance from bearing centre line to bottom of flange
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
50.8 mm Bolt distance, horizontal
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
31.75 mm Bolt distance, vertical
- Размер L1: расстояние от присоединительного торца до оси сферического посадочного места / подшипника либо длина фланца.
-
82.55 mm Flange length
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
0.794 mm Axial displacement
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
32.004 mm Distance from locking device side face to bearing centre
- Тип отверстия
-
Cylindrical
