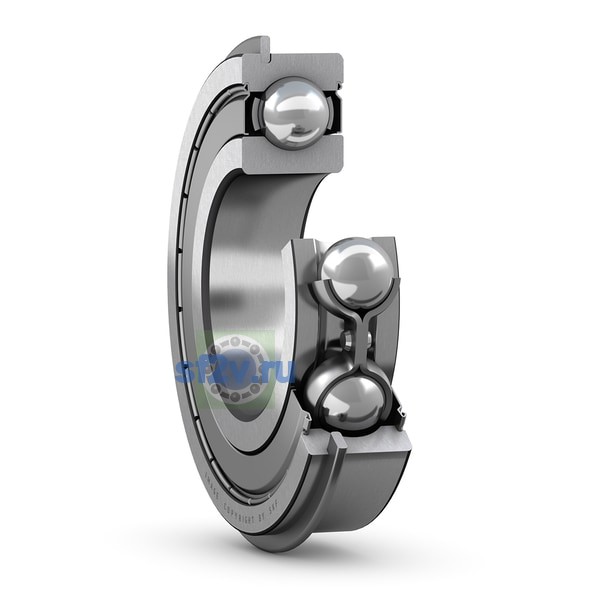

- Внутренний диаметр подшипника (диаметр отверстия d)
-
17 mm
17 mm Bore diameter
- Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
-
≈ 39.58 mm Recess diameter
- Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
-
44.6 mm Diameter of snap ring groove
- Наружный диаметр подшипника D
-
47 mm
47 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 26.52 mm Shoulder diameter
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
≈ 23.4 mm Recess diameter
- Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.
-
52.7 mm Outside diameter of snap ring
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
min. 54 mm Diameter of snap ring recess in the housing
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
1.35 mm Width of snap ring groove
- Размер ba: расстояние от оси подшипника до конца вала либо ширина выточки под стопорное кольцо в корпусе.
-
min. 1.5 mm Width of snap ring recess in the housing
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
max. 3.58 mm Distance from outer ring side face to snap ring back face
- Размер f: ширина стопорного кольца или внутреннего выступа.
-
1.12 mm Width of snap ring
- Ширина
-
14 mm
- Ширина B
-
14 mm Width
- Ширина наружного кольца C
-
2.46 mm Distance from outer ring side face to snap ring groove
- Допуски размеров
-
P6
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
max. 26.4 mm Diameter of shaft abutment
min. 22.6 mm Diameter of shaft abutment
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
max. 41.4 mm Diameter of housing abutment
- Размер r0: радиус дна канавки стопорного кольца / фиксирующего паза.
-
max. 0.4 mm Bottom radius of snap ring groove
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 1 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 1 mm Radius of shaft or housing fillet
- Тип отверстия
-
Cylindrical
