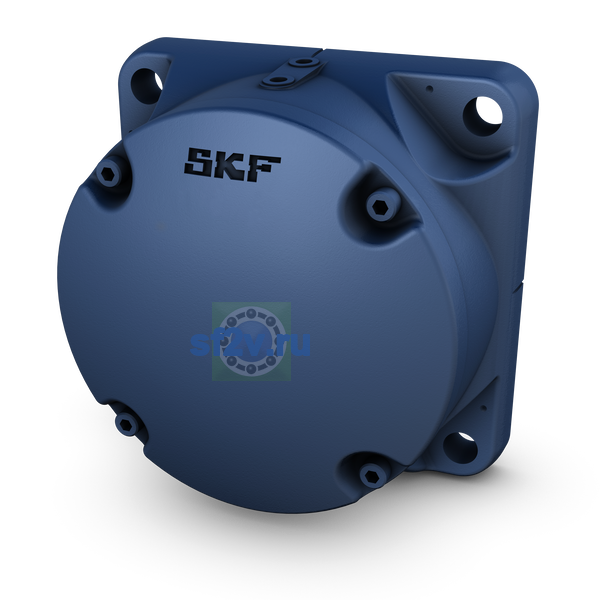

- Наружный диаметр подшипника D
-
175 mm Outside diameter of housing cover
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
196 mm Length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
79 mm Width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
25 mm Width of flange
- Размер AA: ширина, преимущественно для исполнения с концом вала.
-
113 mm Width
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
43 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
18 mm Diameter of attachment bolt hole
- Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры
-
H 316
- Размер Ba: расстояние от торца подшипника до опорной поверхности.
-
31 mm Distance bearing side face to support surface
- Размер Bb: расстояние от торца подшипника до внутреннего торца крышки.
-
27 mm Distance bearing side face to inner face of end cover
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
70 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
140 mm Diameter of bearing seat
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
196 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
98 mm Centre height of bearing seat
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
152 mm Distance between or pitch diameter of attachment bolts
- Размер J5: положение установочного штифта.
-
87 mm Position of dowel pin
- Размер J6: расстояние между установочными штифтами.
-
54 mm Position of dowel pin
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 8 mm Diameter of dowel pins
- Размер крышка болт
-
M 8x25
- Рекомендуемый диаметр для крепёжных болтов
-
G 16 mm
- Сферический роликоподшипник с коническим отверстием и элементы повторного смазывания
-
22216 EK
