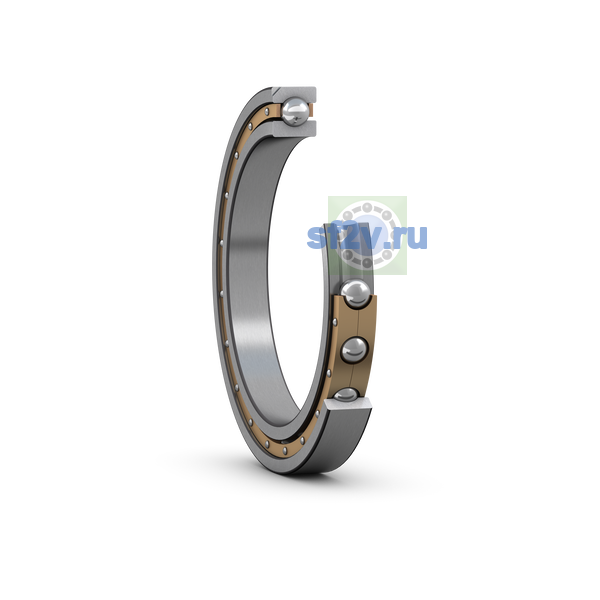

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 952.25 mm Shoulder diameter
Наружный диаметр подшипника D
1 080 mm1 080 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 835.02 mm Shoulder diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
31 mm Width of locating slot
Ширина
160 mm
Ширина B
160 mm Width
Допуски размеров
Normal
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 738 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 1 052 mm Diameter of housing abutment
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
45 mm Depth of locating slot
Размер r0: радиус дна канавки стопорного кольца / фиксирующего паза.
3 mm Corner radius of locating slot
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 7.5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
