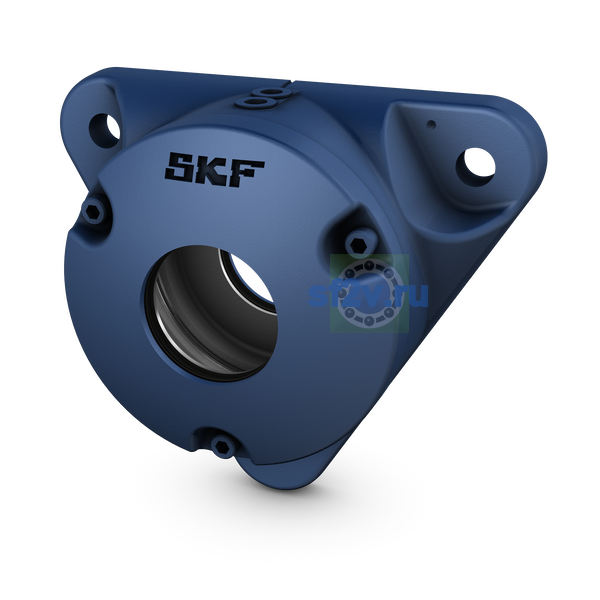

- Наружный диаметр подшипника D
-
142 mm Outside diameter of housing cover
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
210 mm Length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
58 mm Width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
15 mm Width of flange
- Размер AB: ширина для исполнения со сквозным валом.
-
83 mm Width
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
30 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
14 mm Diameter of attachment bolt hole
- Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры
-
H 312
- Размер Ba: расстояние от торца подшипника до опорной поверхности.
-
23 mm Distance bearing side face to support surface
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
55 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
110 mm Diameter of bearing seat
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
189 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
72 mm Centre height of bearing seat
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
180 mm Distance between or pitch diameter of attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
84 mm Position of dowel pin
- Размер J2: положение установочного штифта; в отдельных изделиях — расстояние до отверстий под штифтовой ключ.
-
22 mm Position of dowel pin
- Размер J3: положение установочного штифта.
-
62 mm Position of dowel pin
- Размер J4: положение установочного штифта.
-
61 mm Position of dowel pin
- Размер J5: положение установочного штифта.
-
22 mm Position of dowel pin
- Размер J6: расстояние между установочными штифтами.
-
84 mm Position of dowel pin
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 8 mm Diameter of dowel pins
- Размер крышка болт
-
M 6x20
- Рекомендуемый диаметр для крепёжных болтов
-
G 12 mm
- Сферический роликоподшипник с коническим отверстием и элементы повторного смазывания
-
22212 EK
