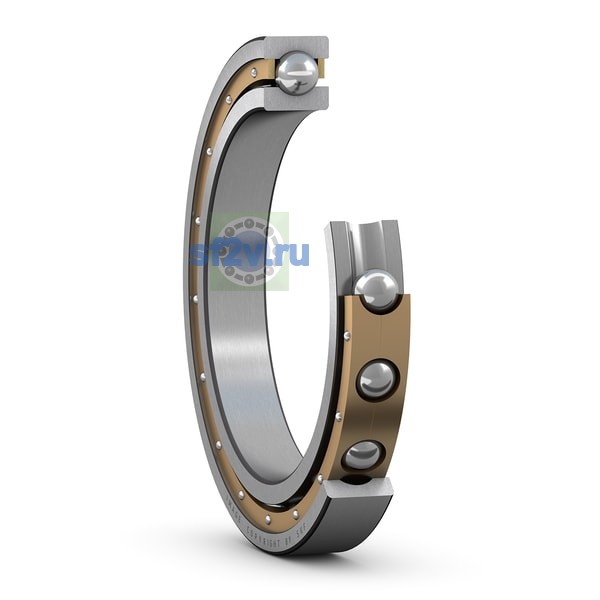

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 653 mm Shoulder diameter
Наружный диаметр подшипника D
710 mm710 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 587 mm Shoulder diameter
Ширина
82 mm
Ширина B
82 mm Width
Допуски размеров
Normal
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 548 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 692 mm Diameter of housing abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
