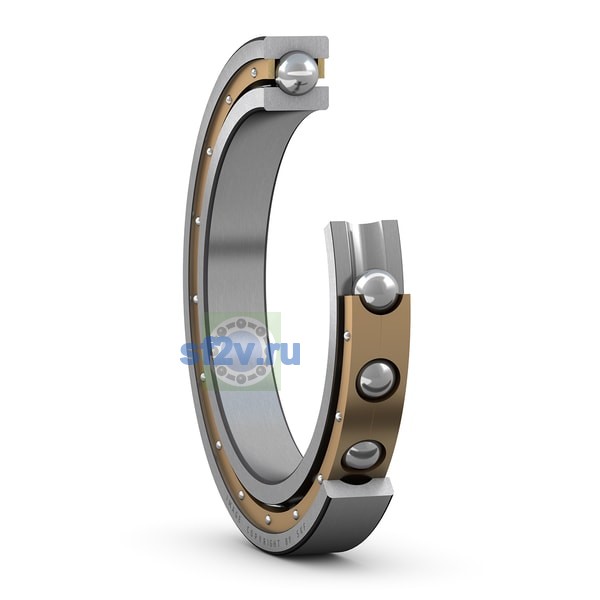

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 481.68 mm Shoulder diameter
Наружный диаметр подшипника D
540 mm540 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 418 mm Shoulder diameter
Ширина
57 mm
Ширина B
57 mm Width
Допуски размеров
Normal
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 375 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 525 mm Diameter of housing abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
