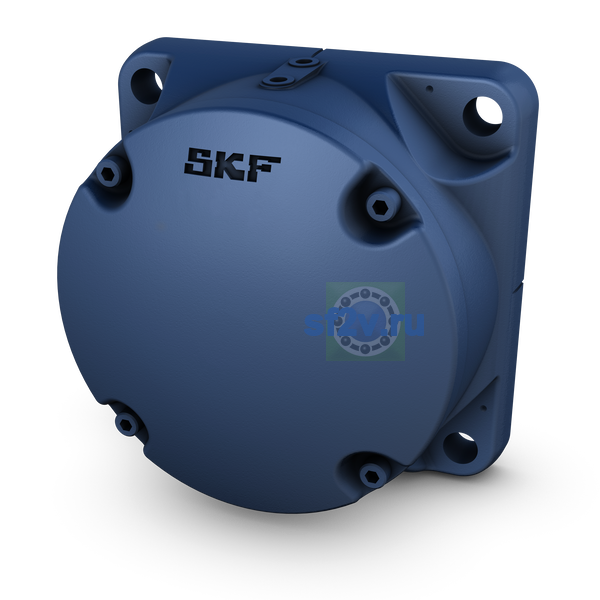

- Наружный диаметр подшипника D
-
224 mm Outside diameter of housing cover
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
250 mm Length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
91 mm Width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
30 mm Width of flange
- Размер AA: ширина, преимущественно для исполнения с концом вала.
-
130 mm Width
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
56 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
22 mm Diameter of attachment bolt hole
- Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры
-
H 320
- Размер Ba: расстояние от торца подшипника до опорной поверхности.
-
30 mm Distance bearing side face to support surface
- Размер Bb: расстояние от торца подшипника до внутреннего торца крышки.
-
31 mm Distance bearing side face to inner face of end cover
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
90 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
180 mm Diameter of bearing seat
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
250 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
125 mm Centre height of bearing seat
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
198 mm Distance between or pitch diameter of attachment bolts
- Размер J5: положение установочного штифта.
-
112 mm Position of dowel pin
- Размер J6: расстояние между установочными штифтами.
-
72 mm Position of dowel pin
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 8 mm Diameter of dowel pins
- Размер крышка болт
-
M 10x30
- Рекомендуемый диаметр для крепёжных болтов
-
G 20 mm
- Самоустанавливающийся шарикоподшипник с коническим отверстием
-
2220 K
