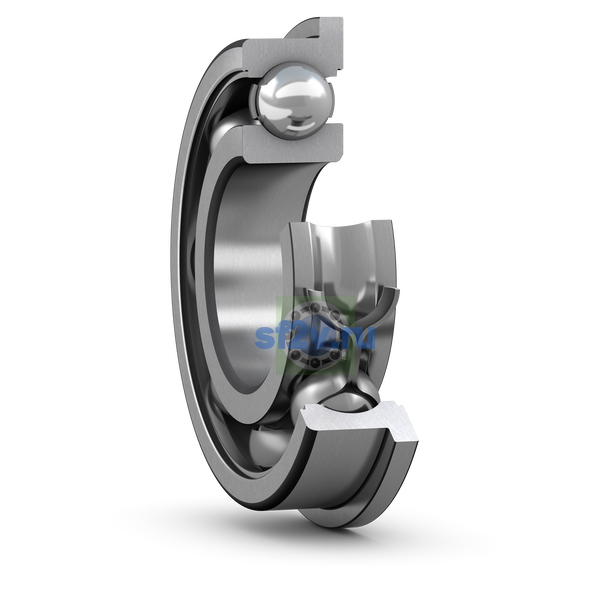

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
6 mm
6 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 8.9 mm Shoulder diameter
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
≈ 8.9 mm Recess diameter
Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
11.2 mm Flange diameter
Наружный диаметр подшипника D
10 mm
10 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 7.04 mm Shoulder diameter
Ширина
2.5 mm
Ширина B
2.5 mm Width
Ширина наружного кольца C
0.6 mm Flange width
Допуски размеров
Normal
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 6.9 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.15 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.15 mm Radius of shaft or housing fillet
Тип отверстия
Cylindrical
