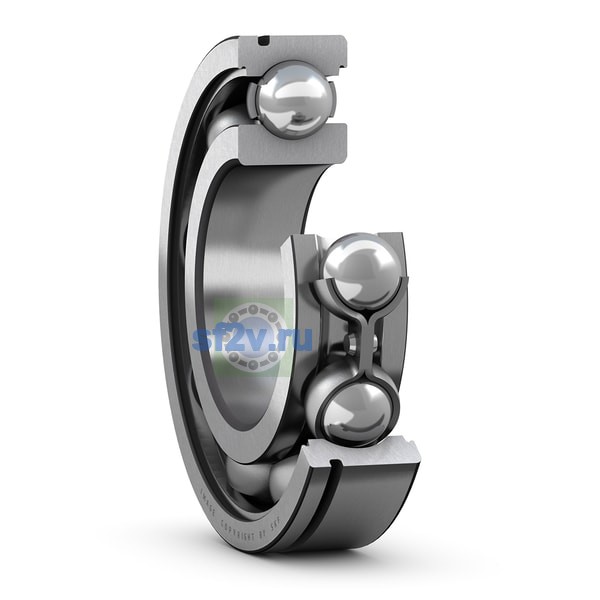

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 113.15 mm Shoulder diameter
Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
135.23 mm Diameter of snap ring groove
Наружный диаметр подшипника D
140 mm140 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 81.58 mm Shoulder diameter
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
min. 151 mm Diameter of snap ring recess in the housing
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
3.1 mm Width of snap ring groove
Размер ba: расстояние от оси подшипника до конца вала либо ширина выточки под стопорное кольцо в корпусе.
min. 3.5 mm Width of snap ring recess in the housing
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
max. 7.72 mm Distance from outer ring side face to snap ring back face
Ширина
33 mm
Ширина B
33 mm Width
Ширина наружного кольца C
4.9 mm Distance from outer ring side face to snap ring groove
Допуски размеров
Normal
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 69 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 126 mm Diameter of housing abutment
Размер r0: радиус дна канавки стопорного кольца / фиксирующего паза.
max. 0.6 mm Bottom radius of snap ring groove
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
