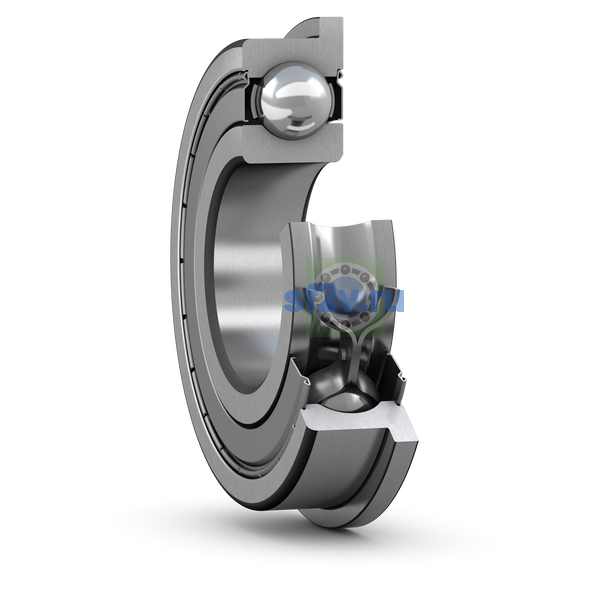

- Внутренний диаметр подшипника (диаметр отверстия d)
-
6 mm
6 mm Bore diameter
- Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
-
≈ 13 mm Recess diameter
- Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
-
17 mm Flange diameter
- Наружный диаметр подшипника D
-
15 mm
15 mm Outside diameter
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
≈ 7.5 mm Recess diameter
- Ширина
-
5 mm
- Ширина B
-
5 mm Width
- Ширина наружного кольца C
-
1.2 mm Flange width
- Допуски размеров
-
Normal
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
max. 7.4 mm Diameter of shaft abutment
min. 7.3 mm Diameter of shaft abutment
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 0.2 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 0.2 mm Radius of shaft or housing fillet
- Тип отверстия
-
Cylindrical
