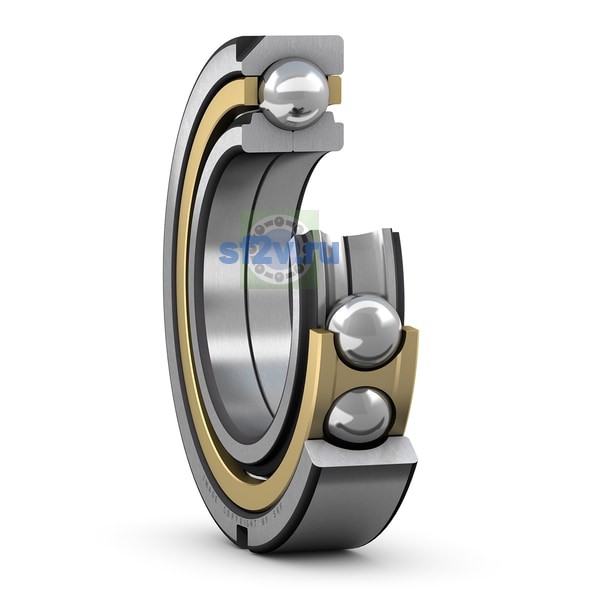

Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 231 mm Shoulder diameter inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
10.5 mm Locating slot width outer ring
Ширина
52 mm
Ширина B
52 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
175 mm Distance pressure point(s)
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 197 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 303 mm Abutment diameter housing
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
12.7 mm Locating slot depth outer ring
Размер r0: радиус дна канавки стопорного кольца / фиксирующего паза.
2 mm Corner radius locating slot
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 4 mm Chamfer dimension inner ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
