SKF

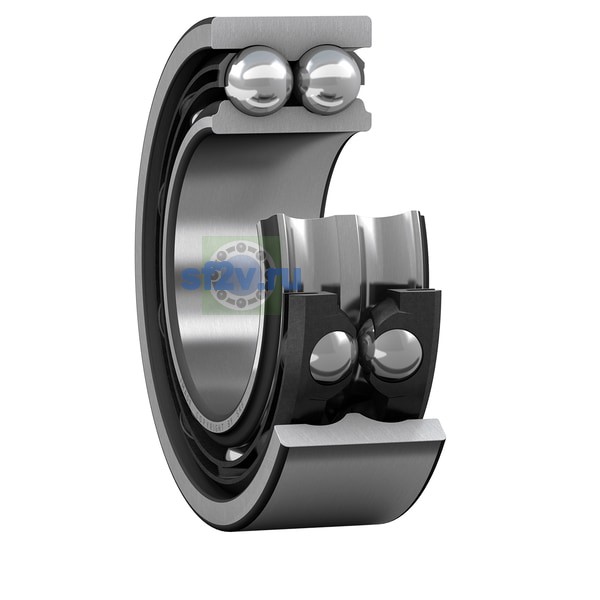

3303 ATN9

Name: 3303 ATN9
Brand: SKF

d Внутренний диаметр 17 мм

D Наружный диаметр 47 мм

B / T Высота / ширина 22 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

38 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 17 mm 17 mm Bore diameter
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.: ≈ 40.15 mm Recess diameter outer ring shoulder
Наружный диаметр подшипника D: 47 mm 47 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.: ≈ 25.7 mm Recess diameter inner ring shoulder
Ширина: 22.2 mm
Ширина B: 22.2 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.: 28 mm Distance pressure point(s)
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: min. 22.6 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.: max. 41.4 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1 mm Chamfer dimension inner ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1 mm Fillet radius

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 17 000 r/min
17 000 r/min
Предельная частота вращения: 14 000 r/min
14 000 r/min
Базовая динамическая грузоподъёмность C: C 21.6 kN
21.6 kN
Базовая статическая грузоподъёмность C0: C0 12.7 kN
12.7 kN
Предел усталостной нагрузки Cu / Pu: Pu 0.54 kN

Прочие характеристики

Возможность повторного смазывания: Without
Граничный коэффициент e: e 0.8
Код eCl@ss: 23-05-08-03
Код UNSPSC: 31171531
Компоновка угол контакта (двухрядный подшипник): Back-to-back (O)
Масса: 0.176 kg
Масса подшипника: 0.18 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Without
Обозначение товара / номер изделия производителя: 3303 ATN9
Осевой внутренний зазор: CN
Покрытие: Without
Расчётный коэффициент: Y2 1.24
Y1 0.78
Y0 0.66
X 0.63
kr 0.07
Сепаратор: Non-metallic
Смазочный материал: None
Согласованная компоновка: No
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Угол контакта: 30 °
Универсальное комплектование подшипник: No
Центрирующий / фиксирующий элемент, подшипник наружное кольцо: None
Число рядов: 2
