SKF

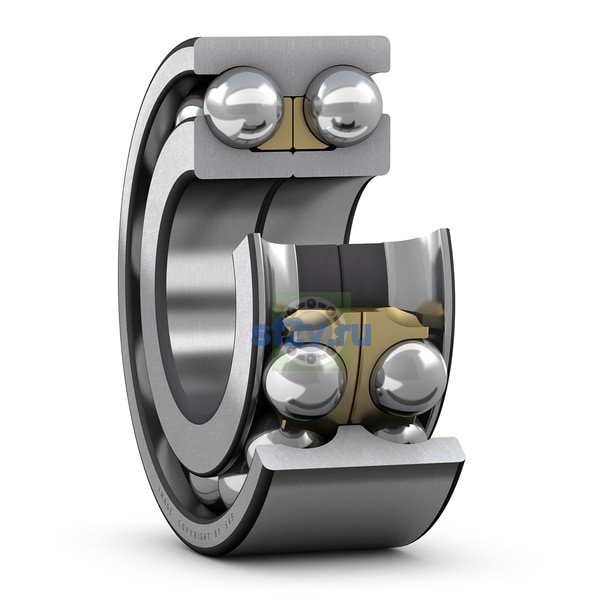

3308 DMA

Name: 3308 DMA
Brand: SKF

d Внутренний диаметр 40 мм

D Наружный диаметр 90 мм

B / T Высота / ширина 36 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

38 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 40 mm 40 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.: ≈ 77.8 mm Shoulder diameter outer ring
Наружный диаметр подшипника D: 90 mm 90 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: ≈ 59.4 mm Shoulder diameter inner ring for two-piece inner ring
Ширина: 36.5 mm
Ширина B: 36.5 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.: 84 mm Distance pressure point(s)
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: min. 49 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.: max. 81 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1.5 mm Chamfer dimension inner ring for two-piece inner ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1.5 mm Fillet radius

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 8 000 r/min
8 000 r/min
Предельная частота вращения: 7 000 r/min
7 000 r/min
Базовая динамическая грузоподъёмность C: C 68.9 kN
68.9 kN
Базовая статическая грузоподъёмность C0: C0 57 kN
57 kN
Предел усталостной нагрузки Cu / Pu: Pu 2.45 kN

Прочие характеристики

Возможность повторного смазывания: Without
Граничный коэффициент e: e 1.34
Код eCl@ss: 23-05-08-03
Код UNSPSC: 31171531
Компоновка угол контакта (двухрядный подшипник): Back-to-back (O)
Масса: 1.17 kg
Масса подшипника: 1.05 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Without
Обозначение товара / номер изделия производителя: 3308 DMA
Осевой внутренний зазор: CN
Покрытие: Without
Расчётный коэффициент: Y2 0.81
Y1 0.47
Y0 0.44
X 0.54
kr 0.095
Сепаратор: Machined metal
Смазочный материал: None
Согласованная компоновка: No
Тип кольца: Two-piece inner ring and one-piece outer ring
Тип контакта: Normal contact (two-point contact)
Угол контакта: 45 °
Универсальное комплектование подшипник: No
Центрирующий / фиксирующий элемент, подшипник наружное кольцо: None
Число рядов: 2
